电子电路设计领域技术持续进步，以往PLD只能设计小型电路的不足日益明显，CPLD因此应运而生，彰显了其存在的意义。20世纪80年代中期，为了克服这一局限，推出了复杂可编程逻辑器件CPLD，从而开启了电路设计的新篇章。

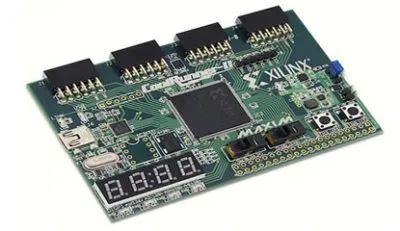

CPLD的初步学习

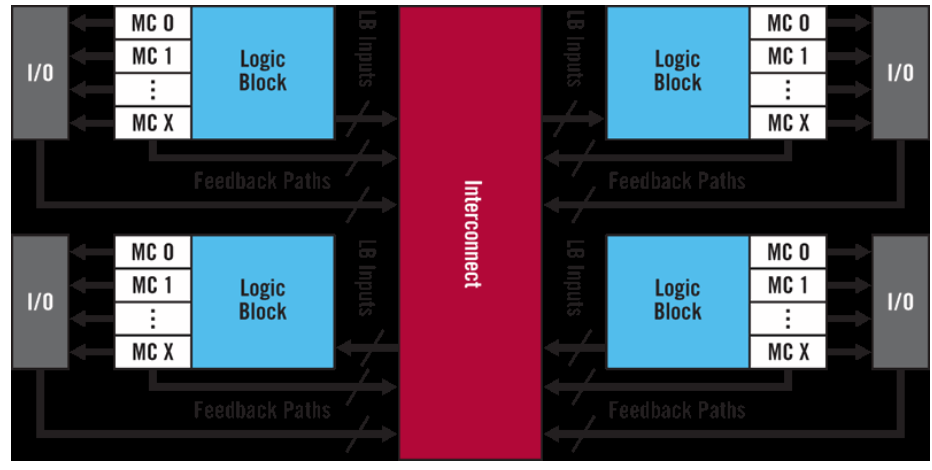

学习CPLD需要了解其物理结构和资源。比如，初学者常选择max ii系列cpld入门，因为它比较简单易懂。在实际工程中，合理设计引脚数量至关重要。在开发环境中，编写逻辑和进行软仿真可以提前完成大部分逻辑设计。但如果初学者直接使用功能强大但操作复杂的Model sim仿真软件，可能会遇到不少难题。
学习CPLD时，需要注意一些实际问题。设计阶段，实际使用的逻辑单元数量可能会超过计划。例如，若计划使用100个单元，实际可能需要120个。这一点在设计时就要加以考虑。
设计中的技巧与注意事项

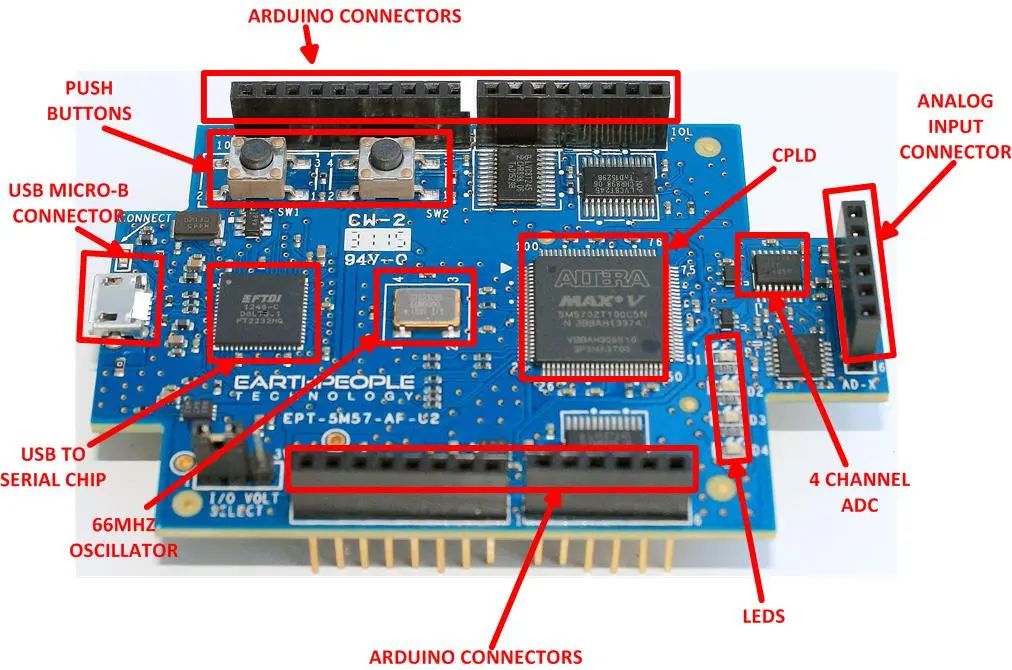

芯片封装有技巧可循。比如针对某些型号的芯片，比如570，通常采用T100封装，而且能与240封装相容。所以在设计电路板时，即便最终使用240型号的芯片，依照570的封装来绘制电路板也是可行的。现在网络技术发达，CPLD的引脚布局可以编程，只要外部连接得当，因电路板问题而无法使用的风险大幅减少，因此可以鼓励自己动手绘制PCB。
CPLD在功能上通常作为CPU的补充。它主要承担着扩展外部引脚、协调输入输出顺序以及执行部分软件任务的任务。因此，掌握这一特性对于我们在电路设计中有效运用CPLD至关重要。
CPLD与其他设备的接口
CPLD与其它设备相连也有其独特之处。比如，与单片机的连接相对简便。只需用单片机的三个输入输出端口连接到CPLD，CPLD便可以执行相应功能，这种连接方式较为简单。在处理接口时，应逐步深入，先从简单的做起，再逐步过渡到复杂的接口设计。这样的步骤有助于快速掌握CPLD的接口功能。

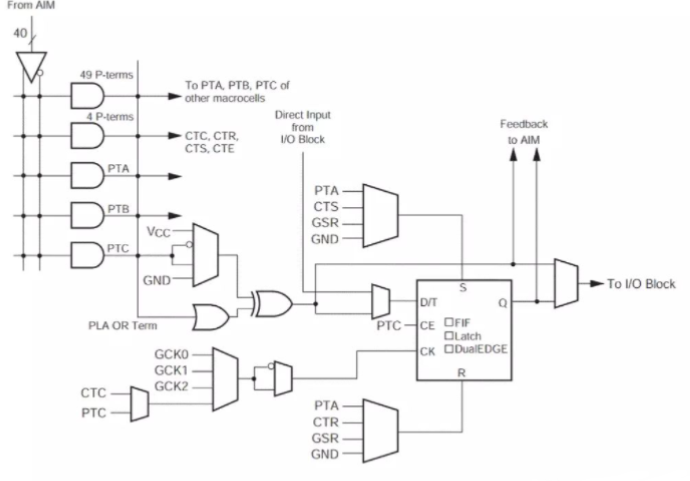

从CPLD的内部结构分析，max ii系列内部设有走线池，这一设计让它实际上已经接近了FPGA的性质。这种结构特性同样对其在电路中的应用形式和功能范围产生了影响。
CPLD与FPGA的编程区别
CPLD和FPGA在编程上存在显著的不同。CPLD通常采用基于FLASH或EEPROM的编程方式，其编程次数可达一万次，即便系统断电，编程信息也不会丢失。相对而言，FPGA多采用SRAM进行编程，一旦断电，编程信息就会消失，每次上电都需要从外部重新写入编程数据。这种差异使得它们在不同应用场合中展现出各自的优势。
CPLD通过调整内置电路的逻辑特性进行编程，而FPGA则通过调整内部线路的布局进行编程。这两种编程方式的区别，导致了它们在实现逻辑功能上的不同路径。
CPLD的编程实现
在编程CPLD时，可以选择硬件描述语言（HDL）或图形化编程工具。若选用图形化工具，则可通过添加模块、连接引脚和调整属性来构建逻辑功能。设计完成后，需进行编译和综合，生成配置位流，然后将其下载至目标CPLD进行编程。每个步骤都有其特定的规则和需求，若任一步骤出错，都可能影响最终功能的实现。
在编程环节中，各步骤间联系紧密，操作需细致。以硬件描述语言编写的代码，必须遵循语法规则。同时，在综合阶段，还需留意防止出现错误的逻辑链。
CPLD的功能应用
```vhdl
library IEEE;
use IEEE.std_logic_1164.all;
entity MyCPLD is
port (
inputA : in std_logic;
inputB : in std_logic;
outputC : out std_logic;
outputD : out std_logic
);
end entity;
architecture Behavioral of MyCPLD is
signal temp1 : std_logic;
signal temp2 : std_logic;
begin
-- 逻辑操作
temp1 <= inputA and inputB;
temp2 <= inputA or inputB;
-- 输出信号
outputC <= temp1 xor temp2;
outputD <= not temp2;
end architecture;
```CPLD在逻辑电路中扮演着控制与规划的角色。比如，它在启动状态机、配置选择器注册表、生成纠错码等方面都有所应用。在各类电路系统中，CPLD能执行特定逻辑任务，确保电路顺畅运作。不论是基础电路实验还是精密的工业控制系统，CPLD都扮演着关键角色。
在电路设计过程中，你是否遇到过与CPLD相关的问题？欢迎你分享你的遭遇，或者为这篇文章点赞并转发。
